Fundamenty pod ściany działowe kiedy musisz je przewidzieć już na etapie ław a kiedy wystarczy wzmocniona posadzka

Rola ścian działowych w konstrukcji budynku

Ściana działowa a ściana nośna – różnice konstrukcyjne

Ściany działowe w projekcie domu wyglądają niepozornie, ale z punktu widzenia konstrukcji mogą zachowywać się bardzo różnie. Czasem to tylko lekka przegroda z płyt gipsowo-kartonowych, a czasem ciężka ściana murowana, która realnie obciąża strop lub posadzkę. Od tego, jaką ścianę planujesz, zależy, czy potrzebne są fundamenty pod ściany działowe już na etapie ław, czy wystarczy wzmocniona posadzka.

Podstawowa różnica między ścianą działową a nośną wynika z funkcji:

• ściana nośna – przenosi obciążenia z innych elementów konstrukcyjnych (strop, dach, belki, podciągi) na fundament,
• ściana działowa – ma za zadanie jedynie dzielić przestrzeń, nie powinna przenosić istotnych obciążeń z innych elementów.

W praktyce różnice widać także w parametrach fizycznych:

• grubość – ściany nośne w domach jednorodzinnych mają zwykle 18–25 cm i więcej, działowe z betonu komórkowego czy ceramiki 8–12 cm, lekkie szkieletowe 7–10 cm,
• materiał – ściany nośne projektuje się z materiałów o wysokiej wytrzymałości i często większej gęstości (np. silikaty, pełna ceramika, żelbet), ściany działowe mogą być z lżejszych materiałów (beton komórkowy, przegrody GK),
• masa – bezpośrednio wynika z materiału i grubości; to, ile „waży” metr bieżący ściany, decyduje, czy posadzka bez dodatkowego wzmocnienia nie będzie przeciążona.

Ściana działowa z betonu komórkowego 12 cm potrafi ważyć kilkadziesiąt kilogramów na metr bieżący więcej niż lekka ścianka GK, a ściana z silikatów czy cegły pełnej – wielokrotnie więcej. W dużym domu kilkanaście takich ścian działowych daje sumarycznie bardzo znaczące obciążenie, którego nie można ignorować przy projektowaniu fundamentów i stropów.

Kiedy ściana działowa „zachowuje się” jak nośna

Problem zaczyna się, gdy w praktyce ściana z założenia działowa zaczyna przejmować obciążenia, których projektant nie przewidział. Dotyczy to szczególnie sytuacji, gdy:

• ściana działowa stoi pod podciągiem lub belką, która w projekcie miała być swobodnie podparta tylko na słupach,
• ściana działowa usztywnia strop w sposób niezamierzony i „przejmuje” część jego pracy,
• ściana działowa jest zbyt ciężka jak na strop lub posadzkę, która nie została do takiego obciążenia zaprojektowana.

Typowe przykłady z praktyki:

• Ścianka działowa wykonana „na życzenie” inwestora pod spodem biegu schodów żelbetowych, aby „było ładnie zabudowane”. Po kilku sezonach pojawiają się pęknięcia na styku schody–ścianka i schody–strop, bo układ statyczny zmienił się w stosunku do projektu.
• Podciąg stalowy w salonie opiera się częściowo na ścianie działowej z betonu komórkowego, którą wykonawca „podsadził” pod belkę, bo «tak będzie sztywniej». W efekcie obciążenia, które miały pójść w słupy i fundamenty, częściowo trafiają w posadzkę na gruncie bez ławy pod tą ścianą.

Jeżeli ściana działowa jest wykorzystywana do podparcia żeber stropowych, belek, schodów lub innych elementów konstrukcji, w praktyce przestaje być neutralna dla statyki budynku. Wtedy nie można jej już traktować jak lekkiej przegrody ustawionej „gdziekolwiek na posadzce” – wymaga zaprojektowania odpowiedniego posadowienia, najczęściej w formie ławy lub wzmocnionej płyty.

Podstawy: jak liczyć obciążenia od ścian działowych

Obciążenie liniowe zamiast punktowego

Ściany działowe obciążają konstrukcję wzdłuż swojej długości, więc analizuje się je jako obciążenie liniowe (kN/m), a nie punktowe. Kluczowe jest tu określenie ciężaru jednego metra bieżącego ściany na podstawie:

• materiału (gęstość objętościowa),
• grubości ściany,
• wysokości kondygnacji.

Przybliżone zależności (bez liczb, ale z kierunkiem myślenia):

• ściana z płyt GK na ruszcie – bardzo mała masa; w typowym domu obciążenie takiej ścianki na posadzkę jest w większości przypadków pomijalne dla fundamentów i stropu,
• ściana z betonu komórkowego gr. 8–12 cm – masa umiarkowana, ale dla dłuższych odcinków i przy kilku kondygnacjach potrafi dać odczuwalne obciążenie,
• ściana z ceramiki drążonej – cięższa od betonu komórkowego, przy tej samej grubości obciążenie liniowe jest wyższe,
• ściana z silikatów lub cegły pełnej – wysoka masa jednostkowa, nawet przy niewielkiej grubości obciążenie liniowe może być zbliżone do ścian nośnych.

Masa ściany jest proporcjonalna do jej przekroju poprzecznego (grubość × wysokość) pomnożonego przez gęstość materiału. Ten wynik przelicza się na obciążenie na 1 m długości. To właśnie ta wartość jest istotna przy decyzji: fundamenty pod ściany działowe już na etapie ław czy wzmocniona posadzka wystarczy.

Nośność posadzki a nośność ławy fundamentowej

Ława fundamentowa jest elementem projektowanym do przejęcia dużych, skoncentrowanych obciążeń liniowych ze ścian nośnych i przekazania ich na grunt. Posadzka na gruncie (a tym bardziej zwykły podkład cementowy) z definicji ma dużo mniejszą nośność i przede wszystkim inne zadanie – zapewnienie użytkowej powierzchni, wyrównanie poziomów, ochrona izolacji termicznej.

Schemat przenoszenia obciążeń wygląda inaczej dla każdej z tych opcji:

• Ściana na ławie fundamentowej: ściana → wieniec (czasem) → ściana → ława → grunt. Obciążenia idą wprost do gruntu poprzez element o dużej szerokości i wysokości, zaprojektowany do pracy w gruncie.
• Ściana na posadzce na gruncie: ściana → posadzka (płyta betonowa) → warstwa podkładu/podsypki → grunt. Tutaj obciążenia „rozlewają się” w warstwach pod posadzką, ale zwykle przez materiał o mniejszej sztywności i nieregularnej strukturze (podsypka, zagęszczony piasek, czasem słabszy grunt rodzimy).

W uproszczeniu: grunt „widzi” coś innego pod ławą fundamentową, a coś innego pod posadzką. Ława przenosi obciążenia na ograniczonej szerokości, ale jest do tego przewidziana i odpowiednio głęboko posadowiona (poniżej strefy przemarzania). Posadzka na gruncie jest płytko, zwykle powyżej strefy przemarzania, a jej struktura (warstwa izolacji, podsypka) może pracować nierównomiernie.

Wpływ rozpiętości stropu i płyty na możliwość ustawiania ścian działowych

Jeżeli ściana działowa stoi na stropie, kluczowa jest rozpiętość tego stropu i jego konstrukcja. Im większa rozpiętość między podporami, tym większe ugięcia i tym bardziej wrażliwy strop na dodatkowe obciążenia liniowe:

• strop monolityczny żelbetowy o niewielkiej rozpiętości z zwykle zapasem przenosi umiarkowane obciążenia od ścian działowych, jeśli były uwzględnione w projekcie,
• strop gęstożebrowy (np. typu Teriva) lub prefabrykowany jest dużo wrażliwszy na nieplanowane ściany działowe – ciężka ściana postawiona w niekorzystnym miejscu może doprowadzić do nadmiernych ugięć i zarysowań,
• płyta fundamentowa, zaprojektowana z myślą o ścianach działowych, pozwala na większą swobodę ustawiania ścian, ale nie oznacza to absolutnej dowolności.

Przy posadzce na gruncie rozpiętość w klasycznym sensie nie występuje, ale ważny jest sposób zagęszczenia podłoża, równomierność warstw i sztywność płyty posadzki. Wzmocniona posadzka pod ścianki działowe to nic innego jak lokalne lub globalne zwiększenie tej sztywności poprzez zwiększenie grubości betonu i zbrojenie.

Kiedy obciążenia od działówek są istotne w bilansie statycznym

Obciążenia od ścian działowych trzeba uwzględnić w obliczeniach konstrukcyjnych, gdy:

• ściany są murowane z materiałów ciężkich (silikaty, cegła, pełna ceramika),
• ściany biegną w długich odcinkach, tworząc znaczące obciążenie liniowe,
• ściany zbiegają się w węzłach, tworząc skrzyżowania (lokalne kumulacje obciążeń),
• ściany działowe są rozmieszczone w sposób niesymetryczny, powodując nierównomierne obciążenie stropu lub płyty.

Jeżeli ściany działowe mają niewielką masę i są traktowane jako lekkie (np. systemowe ścianki GK), ich obciążenie może być przyjęte w obliczeniach jako obciążenie użytkowe równomiernie rozłożone – bez konieczności prowadzenia wydzielonych fundamentów. Dlatego decyzja, czy fundamenty pod ściany działowe przewidywać już na etapie ław, zaczyna się od prostego pytania: z czego i jak wysoką ścianę planujesz postawić.

Scenariusze posadowienia ścian działowych – przegląd rozwiązań

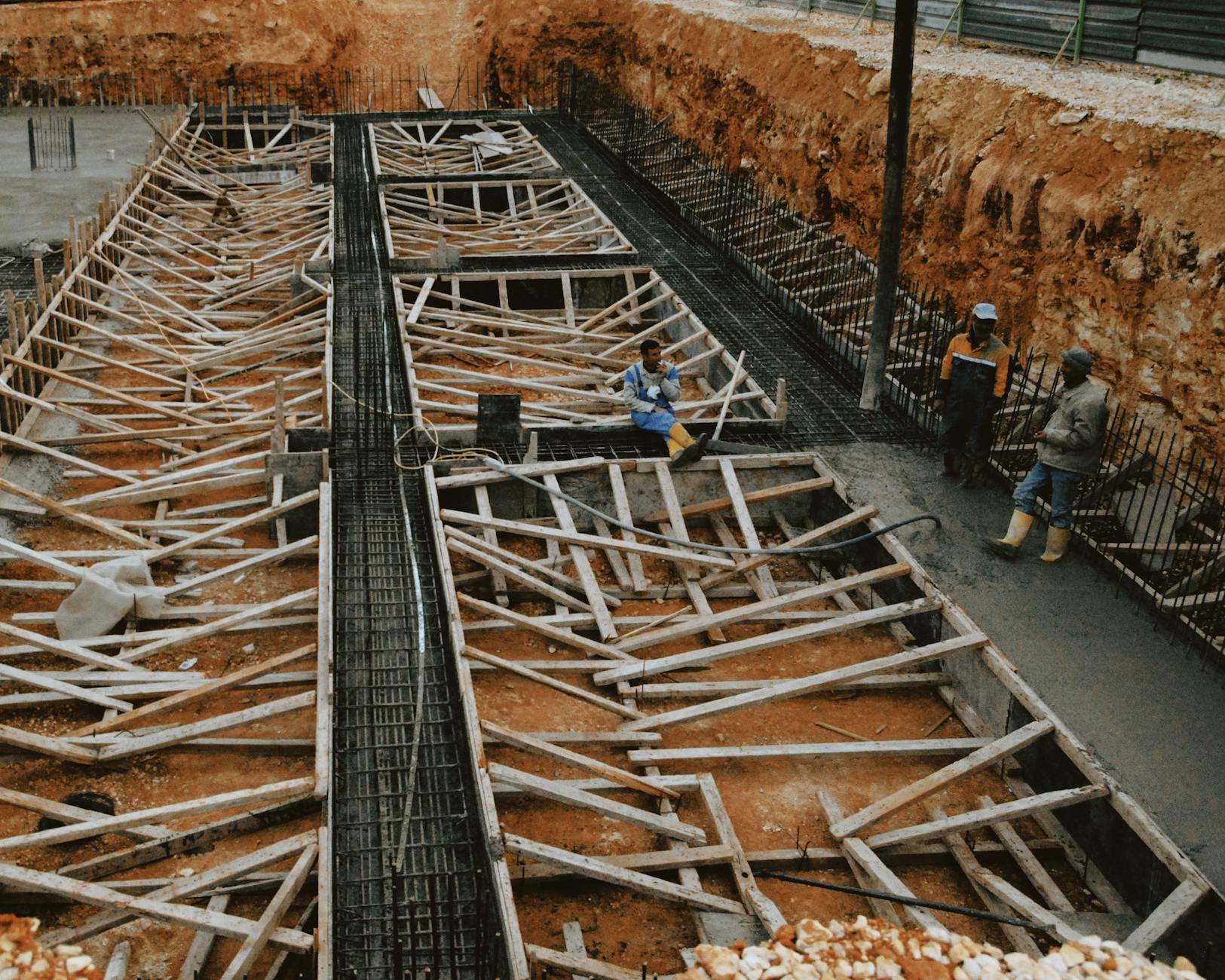

Ściana działowa na fundamencie – ława lub stopa

Najbardziej „twarde” rozwiązanie to wykonanie ław fundamentowych pod wszystkie ściany działowe, które mogą generować istotne obciążenia. Sprawdza się to szczególnie gdy:

• układ ścian jest ustalony i raczej nie będzie się zmieniał,
• ściany są ciężkie, wysokie lub mają wspierać inne elementy konstrukcji,
• dom ma piwnicę lub przestrzenie podpodłogowe, gdzie ściana działowa nie stoi bezpośrednio na gruncie.

Czasem stosuje się również stopy fundamentowe pod krótkimi odcinkami ścian, słupami lub punktami skupionego obciążenia (np. słup pod podciągiem, na który opiera się fragment ściany działowej). Rozwiązanie ław i stóp ma tę przewagę, że obciążenia są przenoszone w przewidywalny sposób, a konstrukcja jest odporna na ruchy gruntu, wysadziny mrozowe i osiadania różnicowe.

Ściana działowa na stropie monolitycznym lub płycie fundamentowej

Ściany działowe w domach bez podpiwniczenia często stoją na płycie fundamentowej lub na stropie monolitycznym. W takim układzie płyta lub strop są jeszcze na etapie projektu „dociążane” obciążeniem od ścian działowych. W obliczeniach konstrukcyjnych przyjmuje się liniowe obciążenia od ścian w konkretnych miejscach i odpowiednio formuje zbrojenie.

Jeżeli płyta fundamentowa jest jednolita i dobrze zbrojona, a ściany działowe są lekkie lub umiarkowane, można z dużą swobodą przenosić ściany w obrębie wyznaczonych stref. Kluczem jest to, aby w projekcie konstrukcyjnym przewidziano ściany jako obciążenie, nawet jeśli ich dokładne położenie w rzucie może się nieznacznie zmieniać.

Ściana działowa na posadzce na gruncie – standard vs wzmocniona

Najczęstszy scenariusz w domach parterowych lub z poddaszem użytkowym bez piwnicy to ściana działowa na posadzce na gruncie. Standardowy układ warstw wygląda wtedy schematycznie tak:

• grunt zagęszczony,
• podsypka/piasek,
• chudy beton (czasem),
• izolacja termiczna (styropian XPS / EPS),
• folia,
• płyta betonowa (posadzka konstrukcyjna),
• wylewka wyrównawcza / jastrych,
• warstwa wykończeniowa.

Jeżeli ściana działowa stoi tylko na wylewce i izolacji, bez oparcia na płycie betonowej, mamy problem: obciążenie idzie przez materiał o małej sztywności i dużej podatności (izolacja). W efekcie ściana może się odkształcać, a posadzka klawiszować. W takim przypadku stosuje się wzmocnioną posadzkę pod ścianki, czyli:

• grubszą płytę betonową w miejscu ściany,
• lokalne zagęszczenie zbrojenia (pasy zbrojeniowe),
• czasem dodatkowe żebra pod ścianą.

To rozwiązanie jest skuteczne, jeśli ściana nie jest ekstremalnie ciężka, podłoże jest dobrze zagęszczone, a płyta posadzki pracuje jako element konstrukcyjny. Przy ciężkich ścianach murowanych, przy słabym gruncie lub nad przestrzenią wentylowaną, z reguły bezpieczniej jest przewidzieć fundamenty pod ściany działowe już na etapie ław.

Połączenia mieszane – fragment na fundamencie, fragment na posadzce

Ściana częściowo na fundamencie, częściowo na posadzce – pułapki i zasady

Taki układ powstaje bardzo często przy rozbudowie domu, zmianie funkcji pomieszczeń czy korekcie układu ścian już po wylaniu ław. Jeden fragment ścianki „trafia” nad ławę, drugi fragment – już poza nią – stoi na płycie posadzki. Konstrukcyjnie jest to najbardziej newralgiczna sytuacja, bo różne części ściany opierają się na podłożu o różnej sztywności i różnym osiadaniu.

Typowe problemy przy połączeniach mieszanych:

• pęknięcia ukośne w ścianie na przejściu z części fundamentowanej na część stojącą na posadzce,
• klinowanie drzwi (zmiana geometrii ościeża) przy przejściu przez tę strefę,
• różnica ugięć – część ściany pracująca „sztywnie” nad ławą, a druga „miękko” na posadzce.

Żeby ograniczyć te zjawiska, stosuje się kilka prostych zasad:

• nie prowadzić ciężkiej, ciągłej ściany przez strefę przejściową bez jakiegokolwiek wzmocnienia pod częścią „na posadzce”,
• w miejscu przejścia z ławy na posadzkę wykonać wzmocniony pas płyty (lokalne pogrubienie i zbrojenie płyty posadzki) na długości co najmniej kilku metrów w każdą stronę,
• rozważyć dylatację ściany w miejscu zmiany podłoża (dwie osobne ściany pracujące niezależnie, połączone np. elastyczną spoiną lub profilem),
• nie opierać nadproży ani podciągów na fragmencie ściany stojącej wyłącznie na cienkiej posadzce.

Przykład z praktyki: ściana dzieląca strefę dzienną i garaż, w połowie biegnąca nad fundamentem ściany zewnętrznej, a w połowie nad posadzką garażu. W strefie garażu wykonać warto lokalne żebro w płycie posadzki (pogrubienie betonu z podwójnym zbrojeniem) na szerokość ok. 40–60 cm pod osią ściany, tak by sztywność podparcia zbliżyć do fragmentu nad ławą.

Kiedy przewidywać fundamenty pod ściany działowe już na etapie ław

Fundamenty pod ściany działowe planuje się razem z ławami pod ściany nośne, jeżeli spełniony jest choć jeden z poniższych warunków, a najlepiej kilka naraz.

Ciężkie materiały i wysokie kondygnacje

Ławy pod działówki są praktycznie obowiązkowe, gdy:

• ściany działowe są z ciężkich materiałów murowanych (np. silikat 18 cm, cegła pełna),
• ściana ma pełną wysokość dwóch kondygnacji (parter + poddasze użytkowe z pełnymi ścianami kolankowymi) lub ściana ciągnie się pionowo przez kilka poziomów,
• na ścianie planuje się dodatkowe obciążenia, np. podwieszone stropy, belki stalowe, podciągi.

Takie ściany w obliczeniach są zwykle traktowane niemal jak ściany nośne – generują istotne obciążenia liniowe, a często pracują też w usztywnieniu budynku (ściany tarczowe). Podparcie na posadzce, nawet wzmocnionej, byłoby tu rozwiązaniem zbyt ryzykownym.

Długie, ciągłe ścianki w osi układu konstrukcyjnego

Jeżeli ściana działowa biegnie przez niemal całą długość domu i jednocześnie jest równoległa lub prostopadła do głównych ścian nośnych, bardzo często pełni funkcję drugorzędnego elementu usztywniającego. Wtedy jej obciążenie jest rozłożone na długim odcinku, ale suma sił jest duża.

Przy takich długich działówkach fundamentowana ława:

• stabilizuje układ ścian i zmniejsza ryzyko przechyłów i zarysowań przy nierównomiernym osiadaniu,
• pozwala traktować ścianę jako potencjalnie współpracującą z układem nośnym (np. przenoszącą poziome siły od wiatru przez stropy),
• upraszcza pracę przy projektowaniu stropów – obciążenie jest wprost przekazywane na fundament, zamiast wprowadzać złożone schematy obciążeń płyt.

Słabe grunty, podmokły teren, skarpa

Na gruntach problematycznych – torfy, nasypy niebudowlane, strefy o wysokim poziomie wód gruntowych, skarpy – różnice w osiadaniu między posadzką a ławą fundamentową potrafią być bardzo wyraźne. Ława jest szeroka, głęboko posadowiona i oparta często na warstwie nośniejszego gruntu; posadzka leży płycej i korzysta z podsypki o mniejszej sztywności.

W takich warunkach ściany działowe:

• nawet jeśli są umiarkowanie ciężkie, powinny mieć własne ławy, jeżeli ich dociążenie mogłoby doprowadzić do lokalnych osiadań,
• nie powinny być „doklejane” na etapie wykańczania na cienkiej płycie posadzki bez uprzedniej analizy geotechnicznej i konstrukcyjnej,
• mogą wymagać poszerzenia lub zagłębienia ław względem standardowych rozwiązań, aby równomiernie przekazać obciążenia do gruntu.

Uwaga: przy gruntach słabych inwestycja w dodatkowe ławy pod cięższe działówki jest zwykle tańsza niż późniejsze naprawy rys, przemurowania, czy w skrajnym przypadku – wzmacnianie posadzki od spodu.

Ściany z funkcją podparcia innych elementów

Często ściany projektowane jako „działowe” dostają po drodze nowe zadania: podparcie schodów żelbetowych, wsparcie belki nad szerokim otworem, oparcie antresoli. Jeśli ściana ma pełnić choć jedną z takich funkcji, nie powinna stać tylko na posadzce. Działówka, która w projekcie architektonicznym była „lekka”, a w trakcie budowy zaczyna dźwigać dodatkowe elementy, de facto staje się ścianą nośną lub pomocniczą.

Bezpieczna zasada: jeśli konstruktor zakłada, że ściana przyjmuje obciążenia inne niż własny ciężar i lekkie wyposażenie (półki, szafki), należy rozważyć posadowienie na ławie lub odpowiednio wzmocnionej płycie fundamentowej, zaprojektowanej jak element nośny.

Ściany na styku stref o różnej temperaturze i wilgotności

Ściany oddzielające np. garaż nieogrzewany od części mieszkalnej, część mieszkalną od warsztatu, czy dom od nieogrzewanej werandy, bywają traktowane jako działowe, jednak w praktyce przejmują:

• różnice temperatur (naprężenia termiczne),
• różnice wilgotności (ryzyko odkształceń i degradacji części materiałów),
• lokalne różnice w obciążeniu śniegiem / wiatrem na przyległych fragmentach dachu.

Stabilne posadowienie takich ścian na ławach pomaga utrzymać szczelność połączeń (izolacje termiczne i przeciwwilgociowe) oraz zmniejsza ryzyko powstania rys przy krawędziach pomieszczeń, gdzie koncentrują się wspomniane różnice.

Kiedy wystarczy wzmocniona posadzka pod ściany działowe

W wielu domach jednorodzinnych stosowanie ław pod wszystkie działówki byłoby przerostem formy nad treścią. Wówczas sensownie zaprojektowana, wzmocniona posadzka na gruncie przejmuje obciążenia bez większych problemów.

Lekkie lub średnio ciężkie ściany w parterowych układach

Jeżeli budynek jest parterowy lub z lekkim poddaszem, a działówki są z materiałów o umiarkowanej gęstości (np. bloczki z betonu komórkowego 11,5–12 cm, cienkie pustaki ceramiczne, systemy suchej zabudowy), wystarcza zwykle:

• płyta posadzki o grubości 12–15 cm z betonu klasy C20/25 lub wyższej,
• zbrojenie rozproszone (siatki stalowe) w całej powierzchni lub przynajmniej w pasach pod ścianami,
• dobrze zagęszczone podłoże i odpowiednio dobrana izolacja termiczna (np. twardszy EPS/XPS pod ściankami).

Taki układ działa korzystnie wtedy, gdy ściany nie są zbyt wysokie (typowe 2,6–2,8 m), nie kumulują się w jednym węźle i nie opierają się na nich elementy stropów ani belek. Kluczem jest spójność projektu: konstruktor musi wiedzieć, gdzie ściany staną, żeby uwzględnić ich obciążenie w schemacie pracy płyty.

Ściany z płyt GK i systemów lekkich

Ścianki w systemie suchej zabudowy (profil stalowy + płyta GK, ewentualnie podwójna płyta, wypełnienie wełną) generują bardzo małe obciążenia liniowe. Zwykle bez problemu mieszczą się w kategorii obciążeń użytkowych. W takim przypadku:

• nie ma potrzeby wykonywania osobnych fundamentów ani nawet lokalnego pogrubienia płyty,
• wystarczy standardowa posadzka o poprawnej nośności i sztywności,
• ważniejsza staje się akustyka i detale montażowe (taśmy akustyczne pod profilami, prawidłowe mocowanie do stropu), niż sama nośność podbudowy.

Tip: jeżeli w lekkiej ściance GK przewidujesz masywne drzwi, duże przeszklenia lub ciężkie szafy wiszące, konstruktor może lokalnie zasugerować podwójne profile i dodatkowe wzmocnienia w samej ściance, ale nadal nie uzasadnia to zwykle wykonywania ław fundamentowych.

Ściany działowe na płycie fundamentowej

Płyta fundamentowa, jeśli jest odpowiednio zaprojektowana, zazwyczaj z góry zakłada ściany działowe jako obciążenie. Wówczas różnica między „fundamentem” a „posadzką” się zaciera – płyta pełni obie funkcje naraz. W takim układzie wystarcza, że:

• ściany są usytuowane zgodnie z założeniami projektowymi (lub w przewidzianych strefach obciążenia),
• w miejscach ścian istnieje odpowiednie zbrojenie pasmowe (lokalne wzmocnienia zbrojeniem dolnym/górnym),
• nie pojawiają się nagle nowe, ciężkie ściany w miejscach „pustych” w obliczeniach.

Jeśli inwestor na etapie wykończenia postanowi dodać ciężką ścianę z silikatów w miejscu, w którym projektant traktował płytę jako niemal nieobciążoną, konieczne jest ponowne sprawdzenie nośności. Czasem da się to rozwiązać np. przez krótką ścianę odciążoną (niższą, częściowo z lekkiego materiału), bywają jednak sytuacje, gdzie zmiana jest już po prostu za duża.

Przypadki rozbudowy i adaptacji – kiedy posadzka „daje radę”

Przy adaptacji budynku (np. przebudowa garażu na pokój, dobudowa lekkiej ścianki w dużym salonie) sensowną praktyką jest:

• ocena istniejącej posadzki – jej grubości, klasy betonu, rodzaju zbrojenia,
• określenie planowanego typu ścianki (lekka GK vs murowana z betonu komórkowego),
• sprawdzenie nośności po prostu poprzez obliczenia obciążenia liniowego i porównanie z możliwościami płyty.

Przykład: w dużym salonie z posadzką betonową o grubości ok. 15 cm, zbrojoną siatką stalową, zaplanowano ścianę z betonu komórkowego szer. 11,5 cm. Po sprawdzeniu obciążenia liniowego i jakości podłoża konstruktor dopuścił ścianę na istniejącej płycie bez dodatkowych fundamentów, pod warunkiem że ściana nie będzie dociążana ciężkimi elementami (brak żelbetowych podciągów, brak masywnych pieców akumulacyjnych).

Projektowanie wzmocnień posadzek pod ścianki – zasady praktyczne

Pogrubienia płyty posadzki w osi ściany

Najprostszą formą wzmocnienia jest lokalne pogrubienie płyty pod planowaną ścianą. W praktyce sprowadza się to do zaprojektowania „belki w płycie”:

• standardowa grubość płyty, np. 12–15 cm,
• w pasie pod ścianą (szerokość 40–60 cm) płyta pogrubiona do 20–25 cm,
• zbrojenie dolne skupione w tym pasie, pracujące jak zbrojenie belki,
• dodatkowe pręty górne w strefach podporowych (przy ścianach nośnych, słupach).

Taki pas pogrubienia ogranicza ugięcia i rysy w strefie ścianki, a obciążenie ze ściany jest rozprowadzone na większą objętość betonu i szerzej na grunt.

Zbrojenie siatkowe i pasmowe

Kolejnym krokiem jest odpowiednio ukształtowane zbrojenie siatkowe. Zamiast jednej, cienkiej siatki w całej płycie, stosuje się:

Różnicowanie grubości i średnic prętów

W miejscach planowanych ścian działowych dobrze sprawdza się lokalne „zagęszczenie” zbrojenia, zamiast jednolitej, rzadkiej siatki w całej płycie. Praktyka projektowa idzie zwykle w jednym z dwóch kierunków:

• gęstsza siatka (mniejsze rozstawy prętów) w pasach pod ścianami, przy niezmienionej średnicy prętów,
• ta sama geometria siatki jak w polach „luźnych”, ale zwiększona średnica prętów pod ścianami.

Przy ścianach z materiałów lekkich (GK, beton komórkowy 8–11,5 cm) wystarczy zazwyczaj jedna dodatkowa siatka górą lub dołem w strefie ścianki, wpięta zakładami w główną siatkę płyty. Przy cięższych działówkach (silikaty, grubsze pustaki) pasy pod ścianami traktuje się wręcz jak mini-belki – z odrębnym zbrojeniem podłużnym (pręty fi 10–12) i strzemionami lub siatką poprzeczną.

Uwaga: zbrojenie pasmowe pod ścianami nie powinno kończyć się „ostro” zaraz przy osi ścianki. Pręty wyprowadza się na sensowny zakład (kilkadziesiąt średnic pręta) poza obrys ściany, żeby rozproszyć naprężenia i uniknąć rysy w miejscu nagłego końca wzmocnienia.

Podbudowa pod płytą – zagęszczenie i sztywność

Nawet najlepsza siatka zbrojeniowa nie uratuje sytuacji, jeśli płyta pracuje na „gąbczastym” podłożu. Fundamentem pod wzmocnioną posadzkę jest równo zagęszczona warstwa nośna: chudy beton, stabilizowane kruszywo, podsypka piaskowa – zależnie od przyjętego układu.

Pod ścianami działowymi często stosuje się:

• lokalne poszerzenie strefy zagęszczenia – więcej warstw ubijanych mechanicznie,
• zastąpienie słabszego materiału (np. piasku) lepiej klinującym się kruszywem pod pasem ściany,
• punktowe „podlewki” z chudego betonu (C8/10, C12/15), które tworzą sztywną ławę pod płytą.

Tip: przy adaptacjach istniejących budynków problemem bywa niejednorodne podłoże – miejsca po dawnych kanałach, zasypanych piwniczkach, wykuciach. Zanim ktoś postawi ciężką działówkę na wzmocnionej teoretycznie płycie, dobrze jest wykonać minimum odkrywkę lub odwiert kontrolny w osi planowanej ściany.

Wzmocnienia termiczne pod ściankami – twardsza izolacja

Pod ścianami działowymi na posadzce pojawia się jeszcze jeden aspekt, często pomijany: nośność warstwy termoizolacji. Miękki styropian pod ścianą murowaną to przepis na nierównomierne osiadanie i rysy. Dlatego pod ścianami projektuje się:

• wkładki z twardszego EPS (np. EPS 200) lub XPS,
• ciągłe „podkładki” z betonu lub pianobetonu konstrukcyjnego,
• lokalne przerwy w izolacji (ściana oparta bezpośrednio na płycie lub chudym betonie), z późniejszym doszczelnieniem obwodowym.

Dobre rozwiązanie to „twardy pas” pod ścianką i standardowy, miększy izolator w polach między ścianami. Taki układ ogranicza pełzanie materiału termoizolacyjnego i zapewnia równomierny rozkład nacisków.

Dylatacje w posadzce a przebieg ścian działowych

Dylatacje (szczeliny odkształceniowe) w posadzce i płycie fundamentowej są często kompletnie ignorowane przy późniejszym stawianiu działówek. Tymczasem ściana postawiona dokładnie nad dylatacją to jedna z najprostszych dróg do rys i spękań okładzin.

Bezpieczniejsze są trzy warianty:

1. ściana zbieżna z dylatacją – szczelina w betonie „przechodzi” przez ścianę, a mur ma własne rozwiązanie dylatacyjne (np. pionowa spoinowa szczelina wypełniona elastycznie),
2. ściana całkowicie po jednej stronie dylatacji, z zachowaniem minimalnych odległości od szczeliny,
3. w miejscach planowanych ścian projektuje się strefy bez dylatacji, a szczeliny przesuwa się tak, by nie kolidowały z osiami działówek.

Uwaga: przy dużych polach posadzek przemysłowych i halowych ściany działowe potrafią pracować jak „klamry” spinające dwa niezależnie pracujące pola. Jeżeli już z jakiegoś powodu muszą stać nad dylatacją, stosuje się systemowe profile dylatacyjne pod ścianą lub przynajmniej przekładki ślizgowe, które rozdzielają ruchy płyty od muru.

Połączenia ścian z posadką – kotwienie czy „pływająca” ścianka

W projektowaniu wzmocnień pod ściany trzeba z góry ustalić, czy ścianka ma być sztywno związana z płytą, czy ma mieć możliwość minimalnego przemieszczenia (tzw. ściana „pływająca”).

Przy ścianach murowanych na płycie fundamentowej zazwyczaj stosuje się klasyczne kotwienie:

• pręty startowe wypuszczone z płyty i zamurowane w ścianie,
• kotwy chemiczne lub mechaniczne wwiercane w gotową płytę,
• zbrojone wieńce i nadproża powiązane z płytą zbrojeniem pionowym.

Przy lekkich ściankach z GK, szczególnie na posadzkach pływających (warstwa izolacji akustycznej, folia ślizgowa), częściej stosuje się odwrotne podejście:

• dolny profil na taśmie akustycznej, mocowany tylko do jastrychu,
• brak sztywnego kotwienia do konstrukcji fundamentowej,
• dylatacja obwodowa przy ścianach nośnych, wypełniona trwale plastycznym materiałem.

Decyzja wpływa na całą resztę: jeżeli ściana jest mocno zakotwiona, płyta pod nią musi być zdecydowanie sztywniejsza i lepiej zbrojona. Jeżeli ma „pływać”, warstwy podłogi przejmują część odkształceń i ryzyko rys jest mniejsze, ale ściana nie może przenosić istotnych obciążeń z innych elementów konstrukcji.

Ścianki na stropach międzykondygnacyjnych – inna liga obciążeń

Wielu inwestorów utożsamia „posadzkę” z „płytą na gruncie”, tymczasem równie często ściany działowe lądują na stropie gęstożebrowym, monolitycznym lub prefabrykowanym. Tu zakres swobody jest znacznie mniejszy.

Podstawowe zasady są dość proste:

• ciężkie działówki (silikaty, cegła pełna) powinny stać w miejscach podpartych – nad belkami, żebrami, ścianami nośnymi poniżej,
• lekki strop nie powinien być doginany „na siłę” ciężkimi ścianami w polach między podporami,
• przed dokładaniem ścian na istniejącym stropie konieczne jest jego sprawdzenie statyczne (ugięcia, nośność na przebicie).

W praktyce przyjmuje się, że ściany działowe na stropie traktuje się jak obciążenie skupione liniowo, które trzeba uwzględnić w obliczeniach nośności i ugięć. Często prowadzi to do lokalnych wzmocnień: dodania żeber, pogrubień czy belek pod ścianami. Sam „mocniejszy jastrych” nie rozwiązuje problemu, jeżeli belki stropowe poniżej są zbyt słabe.

Przebudowy: wzmacnianie istniejącej płyty pod nową ściankę

Jeżeli analiza wykaże, że istniejąca posadzka jest zbyt słaba pod planowaną ścianę, opcje są w praktyce trzy:

1. Nowa, wąska ława pod ścianą – nacinana posadzka, wykop, zbrojona ława i dopiero na niej mur. Rozwiązanie inwazyjne, ale bardzo skuteczne przy słabym podłożu.
2. Naddatek żelbetowy – lokalne pogrubienie posadzki z włączeniem nowej warstwy w istniejącą (wiercenie i kotwienie prętów, sczepna warstwa żywiczna). Sprawdza się przy stosunkowo dobrym podłożu, gdy brakuje głównie grubości i zbrojenia płyty.
3. Ścianka lekka zamiast ciężkiej – zmiana technologii z muru na GK lub inne systemy szkieletowe. Czasem to najtańsza i najbezpieczniejsza droga.

Przykład z praktyki: w mieszkaniu na stropie żelbetowym inwestor planował dobudowanie ścianki z silikatów. Strop po obliczeniach „trzymał się” na granicy ugięć dopuszczalnych. Zamiast wzmacniać cały strop od spodu (koszt i ingerencja w lokal poniżej), zdecydowano się na ściankę w systemie suchej zabudowy z podwójną płytą GK i wypełnieniem akustycznym. Funkcjonalnie efekt ten sam, a obciążenie stropu kilkukrotnie mniejsze.

Koordynacja branżowa – ściany, instalacje, posadzki

Wzmocnienia posadzek pod ściany działowe nie funkcjonują w próżni. Trzeba je skoordynować z przebiegiem instalacji (kanalizacja, ogrzewanie podłogowe, elektryka) oraz z warstwami wykończeniowymi.

Kilka praktycznych wskazówek:

• ciągłe pasy wzmocnień pod ścianami nie powinny być „przecinane” przez grube przewody kanalizacyjne; jeśli kolizja jest nieunikniona, stosuje się obramowanie z dodatkowymi prętami wokół otworu,
• przy ogrzewaniu podłogowym rury nie powinny przebiegać bezpośrednio pod ciężkimi ścianami – częściej układa się je z obu stron ścianki, zostawiając pod nią „strefę zimną”,
• w miejscach planowanych wierceń pod kotwy chemiczne lub rozety instalacyjne unika się kolizji z prętami głównego zbrojenia; warto mieć plan zbrojenia na budowie, a nie tylko w segregatorze w biurze projektanta.

Tip: przy złożonych przebiegach instalacji dobrze działa prosta zasada – oś ściany działowej = strefa „zarezerwowana” na pełną wysokość: od gruntu, przez płytę, po strop. Instalacje biegną równolegle, ale z lekkim odsunięciem. Ułatwia to późniejsze wzmacnianie i ewentualne modyfikacje ścian.

Kontrola wykonawstwa – gdzie najczęściej pojawiają się błędy

Projekt projektom, ale ostatecznie o nośności decyduje wykonanie. Przy wzmocnionych posadzkach pod ściany działowe powtarzają się pewne typowe błędy:

• brak ciągłości zbrojenia – pręty w pasach pod ścianami nie są prawidłowo zakotwione w sąsiednich polach płyty (za krótkie zakłady, przerwy),
• zła otulina – pręty „leżą na folii” bez dystansów, co drastycznie obniża trwałość i sztywność elementu,
• niedostateczne zagęszczenie betonu w pogrubieniach – beton w wąskich pasach trudno dobetonować, jeśli nie używa się wibratorów i odpowiednich otworów technologicznych,
• samowolne zmiany – przesunięcie ściany o kilkadziesiąt centymetrów „żeby lepiej pasowało meblom”, bez świadomości, że wychodzi poza pas wzmocnienia.

W praktyce bardzo pomaga zwykłe, fizyczne oznaczenie osi ścian na zbrojeniu przed betonowaniem (np. sprayem lub taśmą) i porównanie ich z projektem. Wtedy zarówno kierownik budowy, jak i zbrojarze widzą, gdzie dokładnie mają trafić pogrubienia i dodatkowe pręty.

Rezerwy na przyszłe zmiany układu ścian

Jeżeli inwestor z góry zakłada, że układ funkcjonalny może się w przyszłości zmieniać (np. możliwość podziału dużych pokoi na dwa mniejsze), da się to uwzględnić w projekcie wzmocnionej posadzki.

Stosuje się wtedy:

• szersze pasy wzmocnień zamiast wąskich belek pod konkretną ścianą – np. szerokie na 1–1,5 m strefy przewidziane jako „korytarze ścianowe”,
• więcej zbrojenia równomiernego w całej płycie, tak aby przeniesienie lokalnie większego obciążenia nie było krytyczne,
• symetryczne ustawienie dylatacji, żeby nowe ściany mogły się wpisać między istniejące szczeliny odkształceniowe.

Z punktu widzenia kosztów różnica w ilości stali i grubości płyty bywa niewielka, a elastyczność aranżacyjna rośnie znacząco. To jedna z tych rzeczy, które opłaca się omówić z konstruktorem na etapie koncepcji, zamiast próbować „ratować” układ, gdy tynki już schną.

Najczęściej zadawane pytania (FAQ)

Czy pod ściany działowe trzeba robić fundamenty tak jak pod ściany nośne?

Nie zawsze. Fundamenty (ławy lub płyta fundamentowa) są konieczne, gdy ściana działowa jest ciężka (np. silikat, pełn
