Dlaczego łączenie różnych materiałów na elewacji jest ryzykowne, ale opłacalne
Moda na mieszane elewacje – skąd ten trend
Połączenia typu tynk + drewno, tynk + cegła klinkierowa, tynk + blacha na rąbek czy płyty włóknocementowe stały się niemal standardem w nowych domach. Inwestorzy chcą, aby elewacja była nie tylko „płaszczyzną w kolorze ecru”, ale wizytówką domu: z akcentem drewna przy wejściu, pasem klinkieru przy gruncie, ciemną blachą w strefie piętra. Do tego dochodzi presja katalogów deweloperskich i wizualizacji – wszystko wygląda świetnie, dopóki nie trzeba tego bezpiecznie zbudować.
Estetyka to jednak tylko część historii. Różne materiały na fasadzie pozwalają również dopasować rozwiązania techniczne do funkcji: np. przy strefie cokołu użyć bardziej odpornego na uszkodzenia klinkieru, przy tarasie – elewacji wentylowanej, a na reszcie – standardowego systemu ETICS. W teorii idealnie. W praktyce – tylko przy bardzo przemyślanych detalach połączeń.
Największe zagrożenia przy łączeniu materiałów na elewacji
Problem nie polega na samym fakcie łączenia materiałów, ale na tym, jak się je łączy. Najczęstsze zagrożenia to:
pęknięcia na styku materiałów – tam, gdzie tynk „zderza się” z drewnem, cegłą, blachą lub płytą. Pojawiają się rysy, szczeliny i nieszczelności.
zawilgocenia – woda wnika w szczeliny lub za okładzinę, skrapla się w warstwach i nie ma jak się wydostać.
przebarwienia i zacieki – np. brud spływający po blaszanej okładzinie i „drukujący się” na tynku niżej, lub wykwity soli na tynku przy styku z nasiąkliwą cegłą.
korozja elementów mocujących – źle dobrane śruby, kątowniki czy kotwy w strefach wilgotnych szybko rdzewieją lub korodują w kontakcie z zaprawą, co osłabia całą okładzinę.
mostki termiczne – przerwana warstwa ocieplenia na styku systemów, efektem są wychłodzone strefy ściany i ryzyko wykraplania pary wodnej od wewnątrz.
Do tego dochodzi zjawisko „łańcucha usterek”: drobna rysa przy styku drewna i tynku po jednym sezonie zamienia się w szerszą szczelinę, przez którą woda podcieka pod okładzinę, odrywa tynk i niszczy izolację. A zaczęło się od braku jednej listwy dylatacyjnej.
Różna rozszerzalność cieplna i nasiąkliwość – źródło większości problemów
Każdy materiał na elewacji reaguje inaczej na zmiany temperatury i wilgotności. Tynk akrylowy, blacha stalowa, deska modrzewiowa i płytka klinkierowa „pracują” z zupełnie inną intensywnością. Kiedy na jednej ścianie łączy się kilka takich materiałów na sztywno, można być niemal pewnym, że w którymś miejscu zrobi się rysa.
Przykład: elewacja południowa. Latem ciemna blacha potrafi nagrzać się do kilkudziesięciu stopni więcej niż biały tynk obok niej. Blacha wydłuża się wzdłuż, tynk niemal stoi w miejscu – jeśli nie ma szczeliny lub profilu kompensującego ruchy, siły ścinające przenoszą się na najdelikatniejsze miejsce, czyli na styk. Skutkiem są pęknięcia, rozwarstwienia spoiny, mikroprzecieki.
Podobnie z wilgocią: drewno będzie kurczyć się przy wysychaniu i pęcznieć przy podwyższonej wilgotności, podczas gdy klinkier praktycznie nie zmieni wymiarów, ale będzie zasysał i oddawał wodę kapilarnie. Takie „różne charaktery” materiałów trzeba przewidzieć i rozdzielić odpowiednimi detalami, a nie liczyć, że „jakoś się dogadają”.
Koszty napraw vs. koszt dobrego projektu detali
Naprawy źle zaprojektowanych połączeń są nieproporcjonalnie drogie do oszczędności z etapu projektu. Przy elewacji mieszanej typowe poprawki to m.in.:
wykucie fragmentu tynku wraz z izolacją,
demontaż i ponowny montaż okładziny drewnianej, płyt czy blachy,
uszczelnienia wtórne (taśmy, masy, profile), często mniej estetyczne niż pierwotnie planowano,
odtworzenie warstw ocieplenia i nowych wypraw tynkarskich.
Często w praktyce okazuje się, że koszt opracowania porządnego projektu wykonawczego detali (rysunki, dobrane profile, rozwiązania systemowe) stanowi ułamek późniejszych wydatków na naprawy. Jedna mądra godzina z projektantem i wykonawcą bywa tańsza niż jedna zimowa naprawa elewacji na rusztowaniu.
Elewacja monolityczna a elewacja z kilkoma materiałami
Monolityczna elewacja tynkowana w jednym systemie (np. ETICS na całej powierzchni, ten sam tynk, brak okładzin) jest z natury mniej wymagająca. Mamy jednorodny układ warstw, jednolitą rozszerzalność i przewidywalne zachowanie. Zagrożenia ograniczają się głównie do błędów wykonawczych w jednym systemie.
Elewacja z wieloma materiałami to już „orkiestra”, gdzie każdy instrument gra w swoim tempie. Do opanowania jest:
współpraca różnych systemów ociepleń lub różnych rodzajów wykończeń na jednym ociepleniu,
podkonstrukcje (drewniane lub aluminiowe) pod okładziny,
strefy przejściowe, dylatacje, obróbki blacharskie,
odprowadzenie wody z każdej okładziny, tak aby nie zalać sąsiedniej.
Nie znaczy to, że należy zrezygnować z mieszania materiałów na fasadzie. Trzeba jedynie zaakceptować, że to rozwiązanie wymaga więcej przygotowania, dokładniejszego projektu i lepszej koordynacji na budowie. Nagroda to trwała, efektowna elewacja, która nie zamieni się po kilku latach w poligon napraw.

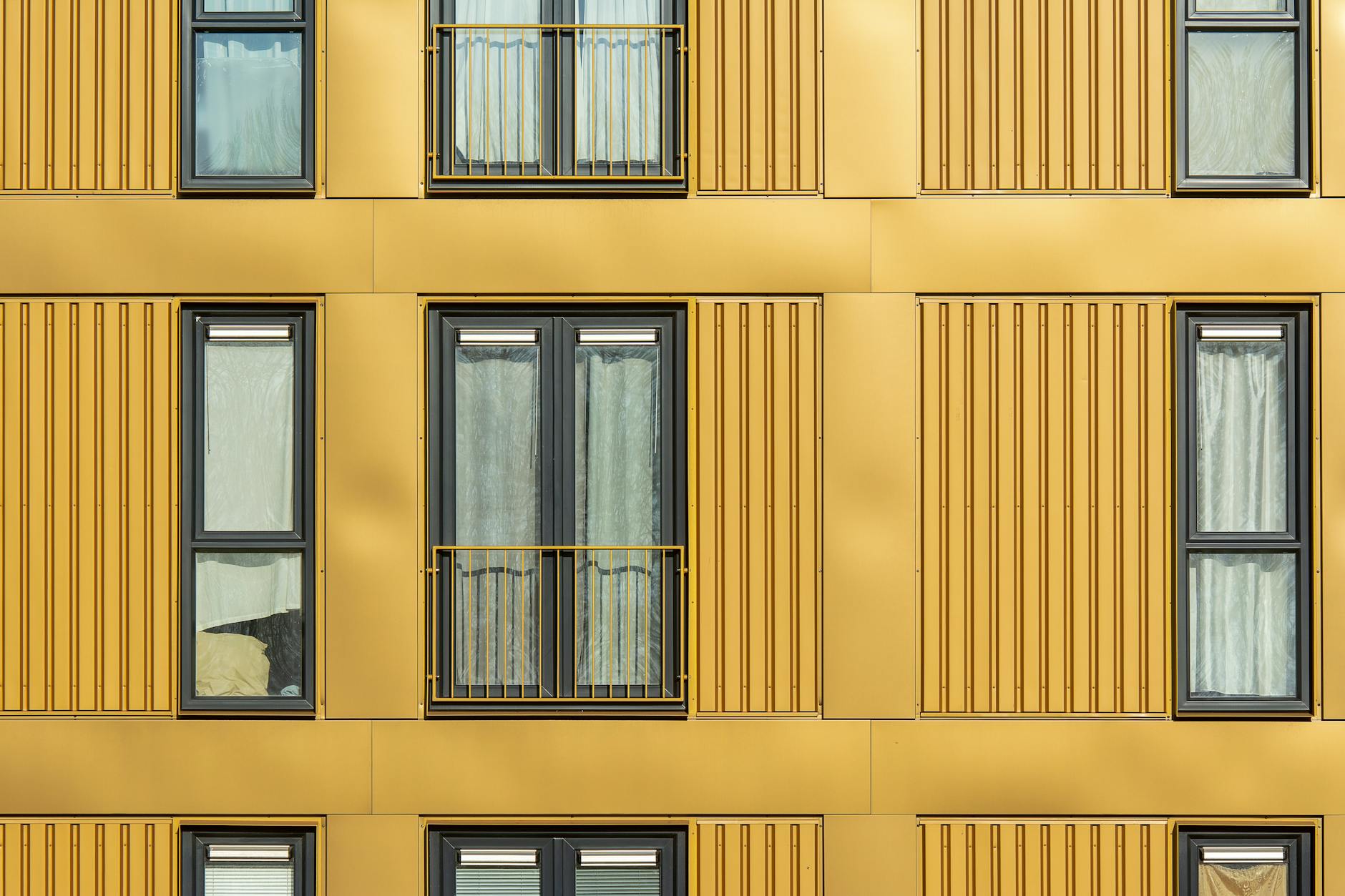

Źródło: Pexels | Autor: Masood Aslami
Podstawy fizyki budowli, które decydują o trwałości elewacji mieszanej
Ruchy termiczne i wpływ kolorów elewacji
Rozszerzalność liniowa to nudnie brzmiące hasło, ale w praktyce oznacza po prostu, że materiały zwiększają swoje wymiary przy nagrzewaniu i kurczą się przy ochładzaniu. Im dłuższy pas okładziny i im ciemniejszy kolor, tym większe różnice długości między upałem a mrozem.
Przykładowo: blacha w kolorze grafitowym na elewacji południowej nagrzewa się znacznie bardziej niż jasny tynk czy jasne płyty obok. Jeśli te dwa materiały połączone są „na sztywno”, cała różnica ruchów musi zostać skompensowana w wąskiej strefie styku. Dlatego:
ciemne elementy fasady (blacha, ciemne HPL, grafitowe płyty) powinny mieć możliwość swobodnego ruchu – mocowania ślizgowe, szczeliny dylatacyjne, profile kompensacyjne,
duże pola jednego materiału należy dzielić na mniejsze segmenty (szczeliny pionowe i poziome),
na styku materiałów o skrajnie różnej rozszerzalności nie robi się sztywnych połączeń zaprawą, tylko stosuje się profile i taśmy elastyczne.
Sam kolor ma też znaczenie dla trwałości tynku i okładzin. Ciemne tynki cienkowarstwowe w systemach ETICS są znacznie mocniej obciążane termicznie, co przekłada się na większe ryzyko mikropęknięć, zwłaszcza przy nieciągłej izolacji lub zbyt cienkiej warstwie zbrojącej na styku z innym materiałem.
Transport wilgoci: dyfuzja, kondensacja i podciąganie kapilarne
Wilgoć porusza się w przegrodzie zewnętrznej na kilka sposobów:
dyfuzja pary wodnej – para przechodzi z wnętrza (wyższe ciśnienie pary) na zewnątrz, przez ścianę i warstwy wykończenia. Jeśli po drodze trafi na barierę o wysokim oporze dyfuzyjnym (np. folia, szczelna powłoka), może dojść do kondensacji wewnątrz przegrody.
kondensacja – wykraplanie pary wodnej w strefie, gdzie jest zimno. Typowy problem przy mostkach termicznych, przerwaniu izolacji lub przy ciężkich okładzinach bez wentylacji.
kapilarne podciąganie wody – materiały takie jak cegła, tynk cementowy czy niektóre płyty mogą „ssać” wodę z gruntu lub z sąsiedniego materiału.
woda opadowa – deszcz i śnieg, które docierają na elewację, wnikają w spoiny i szczeliny oraz spływają po powierzchni.
Przy elewacjach mieszanych niejednorodność materiałów sprawia, że drogi migracji wilgoci są skomplikowane. Na przykład okładzina klinkierowa nad tynkiem może zasysać wodę i przekazywać ją poprzez spoinę w dół, powodując zawilgocenia tynku poniżej. Albo drewno zamknięte w szczelnej wnęce (bez wentylacji) zacznie kumulować wilgoć i butwieć od środka, mimo że z zewnątrz wygląda przyzwoicie.
Mostki termiczne i „mostki wilgociowe” na stykach systemów
Strefa styku materiałów to klasyczne miejsce powstawania mostków termicznych. Najczęściej dzieje się tak, gdy:
w miejscu przejścia z tynku na okładzinę wentylowaną zmienia się grubość izolacji lub całkiem znika ocieplenie,
podkonstrukcja (drewniana lub aluminiowa) przebija warstwę izolacji bez odpowiednich podkładek termicznych,
brakuje ciągłości wełny lub styropianu na narożnikach, przy wieńcach lub przy profilach startowych.
Mostek termiczny to nie tylko większe straty ciepła. To również lokalne ochłodzenie powierzchni wewnętrznej ściany. Jeżeli w pomieszczeniu jest wilgotno, właśnie w tych chłodniejszych punktach zacznie się kondensacja pary wodnej, a w dalszej perspektywie – rozwój grzybów pleśniowych.
Oprócz typowych mostków cieplnych pojawiają się również „mostki wilgociowe” – miejsca, w których woda ma łatwiejszą drogę przepływu niż w sąsiadujących materiałach. Klasyka gatunku to przerwa w hydroizolacji na styku systemu tynkowanego i murowanego cokołu z klinkieru. Woda wnika w mur cokołu i podróżuje w górę, zawilgacając strefę tynku powyżej.
Warstwowanie ściany i opór dyfuzyjny
Stabilna, dobrze zaprojektowana przegroda fasadowa opiera się na dwóch prostych zasadach:
Od strony wnętrza – większy opór dyfuzyjny (para przechodzi trudniej).
Od strony zewnętrznej – mniejszy opór dyfuzyjny (para ma łatwo „uciec” na zewnątrz).
W praktyce oznacza to, że wszelkie szczelne folie, powłoki bitumiczne, membrany o dużym oporze pary powinny być bliżej wnętrza, a od zewnątrz powinny być materiały paroprzepuszczalne lub dobrze przewietrzane. Przy elewacji mieszanej łatwo jest tę zasadę niechcący złamać, np.:
zamykając ścianę od zewnątrz szczelną płytą lub panelem bez szczeliny wentylacyjnej,
stosując folię o dużym oporze pary bezpośrednio pod drewnianą okładziną,
nakładając gęstą, mało paroprzepuszczalną farbę na już „ciężki” dyfuzyjnie system.
Jeśli takie błędy pojawią się dokładnie w miejscu styku dwóch systemów, otrzymujemy strefę o skomplikowanym przepływie pary wodnej – idealne miejsce na kondensację i późniejsze problemy z zawilgoceniem.
Znaczenie wentylacji szczelin i kontroli odpływu wody
Materiały lubią mieć „drogę ewakuacji” dla wody. W praktyce oznacza to szczeliny wentylacyjne, kapinosy i przemyślane prowadzenie obróbek blacharskich. Bez tego nawet najlepszy materiał będzie działał przeciwko nam.
Kluczowe zasady przy elewacjach mieszanych:
Każda elewacja wentylowana (płyty, drewno, blacha) musi mieć wlot powietrza na dole i wylot u góry, a także swobodę odprowadzenia skroplin.
Styk elewacji wentylowanej z mokrą (tynk) nie może kończyć się „na płasko” – trzeba przewidzieć kapinos, profil odcinający wodę i szczelinę.
Nie wolno „zalepiać” dolnych otworów wentylacyjnych bo ładniej wygląda. Bez przepływu powietrza drewno, wełna czy podkonstrukcja stalowa będą pracować w warunkach podwyższonej wilgotności.
Jeśli te podstawowe reguły fizyki budowli są opanowane, reszta to już kwestia szczegółów projektu i solidnego wykonawstwa.
Planowanie elewacji z różnych materiałów – od koncepcji do projektu technicznego
Start od bryły i podziałów konstrukcyjnych
Logiczne strefowanie elewacji zamiast „łat na kożuchu”
Najpewniejsza elewacja mieszana to taka, w której podziały materiałów pokrywają się z logiką bryły i konstrukcji. Nie ma nic gorszego niż przypadkowe „plamy” z innego materiału przecięte przez wieńce, nadproża i słupy w zupełnie losowych miejscach.
Dobrą praktyką jest, aby granice między materiałami:
pokrywały się z poziomami stropów (miejsce naturalnej dylatacji poziomej),
biegły wzdłuż narożników wysuniętych części bryły (erkery, ryzality, wnęki),
odpowiadały podziałom konstrukcji – ściana nośna/wypełniająca, słupy, podciągi,
zbiegały się z istniejącymi dylatacjami konstrukcyjnymi w budynku.
Prosty przykład: jeśli na piętrze planowana jest okładzina drewniana, a na parterze tynk, to poziom ich styku powinien wypaść w strefie stropu. Tam i tak występują ruchy konstrukcyjne, więc „oddanie” tej pracy materiałowi wykończeniowemu (poprzez profil i szczelinę) jest naturalne. Jeśli granica wypadnie losowo w połowie kondygnacji, wszelkie naprężenia zostaną rozprowadzone po ścianie, a pęknięcia łatwiej „znajdą sobie drogę”.
Wspólna siatka podziałów: między oknami, tarasami i narożnikami
Na etapie koncepcji warto usiąść z rzutami i elewacjami oraz narysować jedną, wspólną siatkę linii:
krawędzie i podziały okien,
narożniki wgłębień, przeszkleń, balkonów,
linie okapów, attyk, gzymsów,
istniejące podziały w murze (słupy, wieńce, dylatacje).
Do tej siatki dopasowuje się później:
szczeliny dylatacyjne w tynku i łączenia płyt,
podziały okładziny (moduły płyt, paneli, desek),
miejsca zmiany materiału – w pionie i poziomie.
Efekt uboczny: elewacja jest nie tylko bardziej odporna na pęknięcia, ale też zwyczajnie ładniejsza, bo linie się „spotykają” zamiast przypadkowo mijać o kilka centymetrów. Architekt będzie zadowolony, kierownik budowy mniej narzeka, a wykonawca nie musi ciąć każdej płyty „na oko”.
Wstępny wybór systemów zamiast losowego miksu produktów
Przy kilku materiałach na fasadzie nie wystarczy wybrać „ładnych okładzin”. Trzeba dobrać systemy, które można bezpiecznie ze sobą połączyć. Chodzi zarówno o systemy ociepleń, jak i podkonstrukcje czy akcesoria.
Warto na początku odpowiedzieć na kilka pytań:
Jaki rodzaj ocieplenia będzie dominujący – ETICS, ściana trójwarstwowa, czy ściana jednowarstwowa z wybranymi wstawkami?
Jakie fragmenty muszą być wentylowane (płyty, drewno, blacha), a gdzie wystarczy system „mokry”?
Czy okładziny będą mocowane na wspólnej podkonstrukcji, czy każda dostanie swoją?
Czy wszyscy producenci przewidują detale łączenia z sąsiednimi systemami (np. profile przyokienne, łączniki do wełny, taśmy rozprężne)?
Już na tym etapie warto uzgodnić z projektantem instalacji rozmieszczenie skrzynek rolet, klimatyzatorów, mocowań markiz. W ścianie z trzema różnymi warstwami wykończenia przypadkowa puszka lub konsola, „dokręcona” później, potrafi zepsuć nie tylko wygląd, ale i szczelność.
Projekt techniczny: detale zamiast ogólników
Przy elewacji mieszanej rysunki typu „przekrój ściany – schemat” to za mało. Na projekcie technicznym powinny się pojawić:
przekroje pionowe i poziome w miejscach zmiany materiału (min. 1:10, a w trudnych miejscach nawet 1:5),
powiększone detale przy ościeżach, balkonach, cokołach i attykach,
rysunki pokazujące ciągłość izolacji termicznej i hydroizolacji – bez „skrótów myślowych”,
dokładne rozwiązania dylatacji – szerokości szczelin, rodzaj wypełnienia (taśmy, profile, uszczelniacze),
informacje o kolejności wykonywania prac (np. najpierw system ocieplenia, potem podkonstrukcja pod płyty).
Nie wystarczy zapisać: „Połączenie tynku z deską wg zaleceń producenta”. Producentów jest kilku, każdy ma inne profile, a na budowie i tak wygra „system Castorama”. Jeśli detalu nie ma na rysunku, zostanie wymyślony ad hoc – zwykle kosztem szczelności.
Koordynacja z konstrukcją i instalacjami
Najbardziej problematyczne są sytuacje, gdy decyzja o zmianie materiału na elewacji zapada po wykonaniu stanu surowego. Nagle okazuje się, że:
brakuje miejsca na wymaganą grubość izolacji za okładziną wentylowaną,
konsola pod balkon przecina planowaną szczelinę wentylacyjną,
rury spustowe lub przewody wentylacyjne wychodzą dokładnie w miejscu delikatnego detalu łączenia materiałów.
Dlatego na etapie projektu technicznego trzeba uzgodnić z konstruktorem:
kotwienia ciężkich okładzin (kamień, płyty betonowe) i ewentualne wzmocnienia ścian,
grubości ścian i wieńców w strefach, gdzie dojdzie jeszcze izolacja i podkonstrukcja,
przebieg dylatacji konstrukcyjnych – tak, aby można było je elegancko „ukryć” w podziale elewacji.
Z instalatorami z kolei ustala się przebieg rur, skrzynek, przepustów tak, aby nie wypadały w szczelinach dylatacyjnych, na krawędziach materiałów czy w miejscach newralgicznych (np. w górnej strefie elewacji wentylowanej, gdzie powinna być swobodna cyrkulacja powietrza).

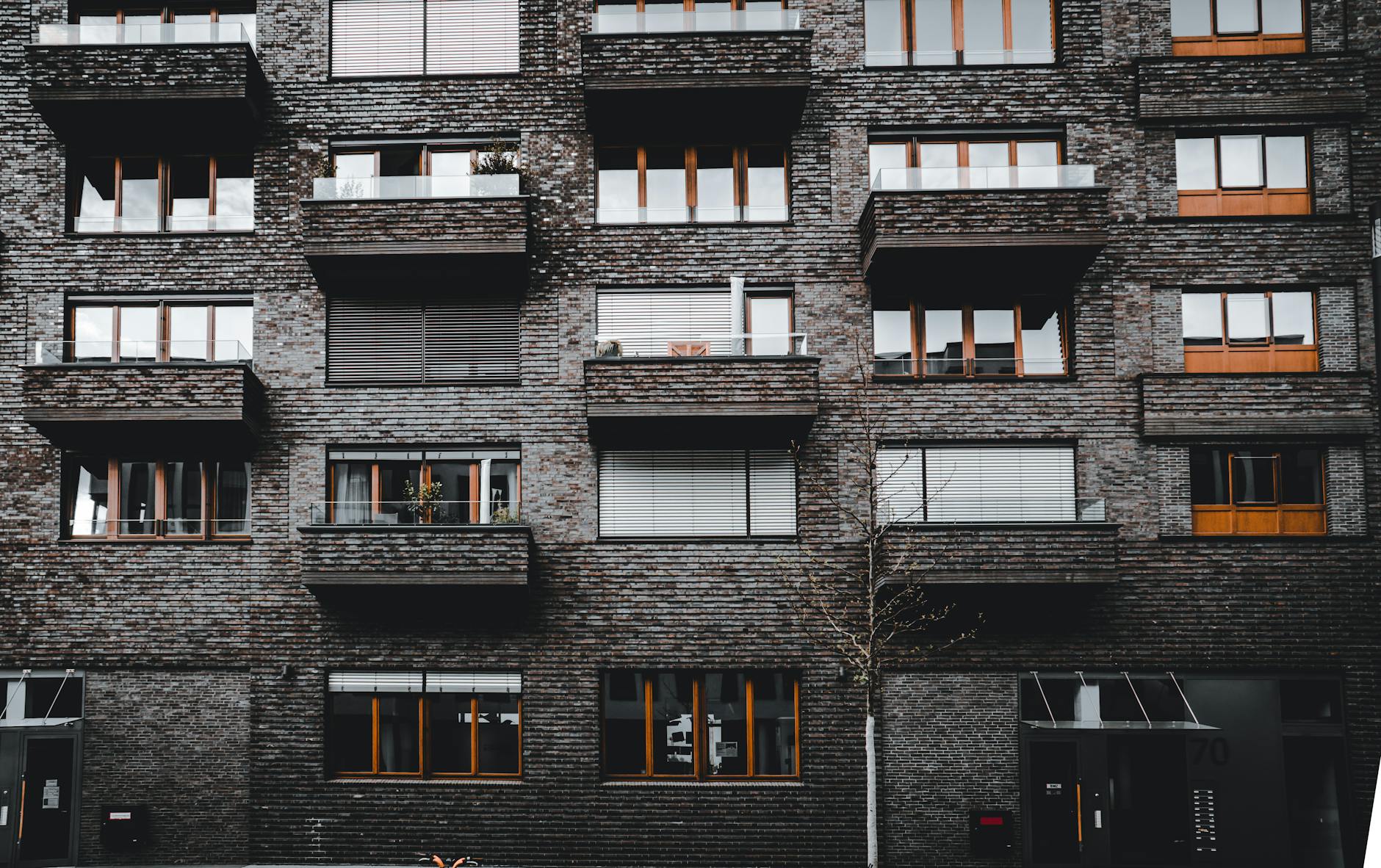

Źródło: Pexels | Autor: Jan van der Wolf
Charakterystyka głównych materiałów elewacyjnych i ich „charaktery” w połączeniach
Tynk cienkowarstwowy na ETICS – „elastyczny, ale wrażliwy na detale”
Tynk na ociepleniu (styropian, wełna) jest stosunkowo lekki, ma niezłą elastyczność i dobrze znosi równomierne obciążenia termiczne. Problemy zaczynają się tam, gdzie jego ciągłość zostaje przerwana:
przy okładzinach cięższych (klinkier, kamień),
przy ramach okiennych, zwłaszcza ciemnych i dużych,
w miejscach łączenia płyt izolacji o różnych grubościach lub z różnych materiałów.
Kluczowe cechy tynku na ETICS w połączeniach:
nie lubi sztywnych sąsiadów – przy płytach kamiennych lub klinkierze potrzebuje szczeliny i elastycznego wypełnienia,
źle znosi brak zbrojenia na narożach i stykach – wymagane są poszerzone pasy siatki, często podwójne,
jest podatny na szok termiczny przy ciemnych kolorach – tam, gdzie dotyka materiału mocno nagrzewającego się, trzeba szczególnie dopilnować grubości warstwy zbrojącej.
W połączeniu z innymi materiałami tynk pełni często funkcję „masy tła” – uzupełnia przestrzenie między okładzinami. Musi wtedy współgrać modułowo z podziałami płyt i profili, aby nie dochodziło do przypadkowego „wycinania” małych, słabych fragmentów, które potem pękają.
Cegła klinkierowa i płytki klinkierowe – „trwałe, ale głodne wody”
Klinkier jest mocny, odporny na uszkodzenia mechaniczne i starzeje się godnie. Ma jednak swoją specyfikę:
spoiny i sama cegła są w stanie zasysać i zatrzymywać wodę,
wymagają odciążenia – cegła jako okładzina potrzebuje konsoli lub oparcia, nie można jej „zawiesić w powietrzu” na cienkim kleju,
systemy klinkierowe (szczególnie jako docieplenie trójwarstwowe) wymagają szczeliny wentylacyjnej między murem nośnym a licówką.
Na styku klinkieru z tynkiem lub drewnem pojawiają się typowe wyzwania:
różna chłonność wody – klinkier potrafi długo oddawać wodę na sąsiedni, bardziej nasiąkliwy materiał, powodując jego zawilgocenie,
inna rozszerzalność – cegła pracuje inaczej niż cienkowarstwowy tynk na ociepleniu,
trudność w zrobieniu „ładnego” dylatacyjnego styku bez spoiny sztywnej.
Bezpieczne rozwiązanie to:
wprowadzenie dylatacji pośredniej – np. w postaci metalowego profilu z kapinosem i szczeliną odseparowującą tynk od cegły,
stosowanie hydroizolacji poziomej pod cokołem klinkierowym, aby woda nie podciągała kapilarnie w górę,
zapewnienie odpływu wody ze strefy klinkieru – np. poprzez otwory odwadniające w dolnym rzędzie cegieł.
Drewno i materiały drewnopochodne – „piękne, ale wymagają powietrza”
Drewniane okładziny (deski, panele) oraz płyty drewnopochodne (np. niektóre kompozyty) wnoszą ciepło i przytulność, ale są wyjątkowo wrażliwe na wilgoć i złe wentylowanie.
Ich specyficzne cechy:
pracują mocno w poprzek włókien – zmieniają szerokość przy wahaniach wilgotności,
potrzebują odstępu od warstwy nośnej – szczeliny wentylacyjnej min. kilku centymetrów,
w połączeniu z szczelnymi powłokami od zewnątrz (np. lakier o wysokim połysku) jeszcze bardziej uzależnione są od sprawnej wentylacji od tyłu.
Problemy powstają głównie wtedy, gdy drewno styka się z tynkiem „na ścisk”:
brak kapinosa i szczeliny powoduje, że woda z desek wnika w górną krawędź tynku,
zbyt mała odległość od gruntu i strefy rozprysków wody (cokół) prowadzi do zawilgocenia dolnej krawędzi desek,
niedostateczna wentylacja skutkuje gniciem od strony niewidocznej, przy łatach i wkrętach.
Bezpieczne zasady łączenia drewna z innymi materiałami:
podniesienie dolnej krawędzi drewna wyraźnie nad cokołem – tak, aby zachować odstęp i umożliwić odpływ wody,
wprowadzenie profili kończących z kapinosem na styku z tynkiem,
zachowanie ciągłej szczeliny wentylacyjnej za deskowaniem, z wlotami i wylotami powietrza.
Blacha elewacyjna – „lekka, dynamiczna i kapryśna termicznie”
Blacha (stalowa, aluminiowa, tytan-cynk) świetnie radzi sobie z wodą, jest lekka i cienka, ale za to bardzo „żywa” termicznie. Szczególnie w ciemnych kolorach potrafi mocno się nagrzewać i pracować pod wpływem słońca.
Kluczowe cechy blachy w połączeniach:
ogromna rozszerzalność liniowa – długie pasy blachy muszą mieć możliwość ruchu,
brak zdolności buforowania wilgoci – kondensacja pojawia się od razu na jej wewnętrznej stronie,
ryzyko hałasów i drgań przy wietrze, jeśli mocowanie i podkonstrukcja są zbyt „sztywne” punktowo.
Na styku z tynkiem lub drewnem blacha wymaga:
dokładnie zaprojektowanych obróbek blacharskich z kapinosami,
szczelin odciążających ruchy blachy – brak bezpośredniego, sztywnego połączenia z tynkiem,
zachowania przerwy wentylacyjnej (szczeliny) za blachą, szczególnie na dużych powierzchniach.
Kamień naturalny i płyty betonowe – „ciężka waga, która nie wybacza błędów”
Kamień (granit, piaskowiec, łupek) oraz ciężkie płyty betonowe robią wrażenie i budują poczucie solidności. Jednocześnie generują duże obciążenia i są bardzo wrażliwe na błędy w odwodnieniu oraz kotwieniu.
Ich najważniejsze cechy w kontekście łączeń:
duża masa – wymagają pewnego oparcia: konsol, rusztów, kotew chemicznych lub mechanicznych,
niechęć do ugięć – minimalne przemieszczenia podłoża lub podkonstrukcji mogą skutkować pękaniem płyt,
chłonność wody (szczególnie u kamieni miękkich, np. piaskowiec) – magazynują wilgoć i długo ją oddają.
Na styku kamienia z tynkiem lub ociepleniem ETICS pojawiają się typowe sytuacje konfliktowe:
kamień przechodzi nad strefą tynku bez wyraźnej linii „odcięcia wody” – woda spływa po spodzie płyty w środek systemu ocieplenia,
brak dylatacji pośrednich – płyty tworzą zbyt duże pola, które „pracują” inaczej niż sąsiadujący tynk,
styki wypełnione sztywną zaprawą zamiast elastycznego uszczelniacza.
Bezpieczne rozwiązania przy takich połączeniach:
zastosowanie konsol z kapinosami, które odcinają kamień od strefy tynku i kierują wodę na zewnątrz,
wprowadzenie szczelin dylatacyjnych w siatce spoin (poziomych i pionowych), możliwie pokrywających się z podziałem materiałów obok,
użycie profili krawędziowych, które umożliwiają wstawienie elastycznej fugi między kamieniem a tynkiem.
Kamień na ociepleniu powinien zwykle funkcjonować jak odrębny „system” – z własną podkonstrukcją i kotwieniem, a tynk jedynie do niego dochodzi. Tam, gdzie inwestor upiera się przy „bezszwowym” przejściu, kończy się to zwykle pajęczyną rys po kilku sezonach.
Okładziny kompozytowe i HPL – „stabilne, ale wymagają solidnego rusztu”
Płyty kompozytowe (np. włókno-cement, kompozyty aluminiowe, HPL) są przewidywalne wymiarowo, lekkie w stosunku do wielkości formatu i dobrze znoszą warunki atmosferyczne. Problem zaczyna się wtedy, gdy na siłę łączy się je „na styk” z bardziej tradycyjnymi materiałami.
Ich specyfika w kontekście połączeń:
szczelinowy montaż – większość systemów zakłada pozostawienie widocznych lub ukrytych szczelin między płytami,
wrażliwość na podkonstrukcję – każde „siadanie” rusztu przekłada się na odkształcenia okładziny,
konieczność zapewnienia ciągłej wentylacji za płytami – podobnie jak przy blasze i drewnie.
Na styku z tynkiem, cegłą czy kamieniem:
zbyt sztywne „dociaśnięcie” płyt do sąsiadujących materiałów powoduje brak przestrzeni na ruchy termiczne,
niewłaściwie poprowadzona warstwa wiatroizolacji i paroizolacji skutkuje kondensacją za płytami,
dziurawe detale przy oknach i narożnikach prowadzą do przewiewów i lokalnych wychłodzeń.
Przy takich okładzinach łączenie z innymi materiałami lepiej rozwiązywać „systemowo”:
stosować profile końcowe rekomendowane przez producenta (narożne, przyokienne, startowe),
wprowadzać widoczne szczeliny techniczne, ale zaprojektowane tak, aby wyglądały jak świadomy podział,
zapewnić logiczną ciągłość warstwy izolacyjnej za okładziną i tynkiem – z użyciem wspólnych płyt izolacji oraz nakładających się taśm uszczelniających.
Kluczowe zasady łączenia materiałów: dylatacje, strefy oddzielające i ciągłość warstw
Dylatacje materiałowe – gdzie są potrzebne i jak je „schować”
Dylatacje to temat, który na budowie najczęściej „przeszkadza” wizualnie, ale ratuje elewację technicznie. Im więcej różnych materiałów, tym więcej miejsc, gdzie powinny się pojawić.
Podstawowe rodzaje dylatacji na elewacji mieszanej:
dylatacje konstrukcyjne – wynikające z podziału budynku (płyty stropowe, segmenty),
dylatacje materiałowe – w miejscach przejścia z jednego systemu na drugi (np. tynk → cegła, tynk → deska),
dylatacje technologiczne – np. przerwy robocze w warstwie zbrojonej ETICS.
Żeby nie zamienić elewacji w kratkę od zeszytu, warto:
prowadzić linie dylatacji wzdłuż naturalnych podziałów – pionów okiennych, krawędzi balkonów, załamań bryły,
stosować profile dylatacyjne z siatką w systemach ociepleń, które integrują szczelinę z tynkiem,
maskować szczeliny przy użyciu listw cieniujących, wcięć, uskoków materiałowych.
Przykładowo: połączenie tynku z klinkierem można rozwiązać tak, aby szczelina dylatacyjna przebiegała pod wąskim profilem blaszanym z kapinosem – wizualnie widać jedynie cienką linię, a konstrukcyjnie pracują osobno.
Strefy oddzielające – kiedy „przekładka” jest obowiązkowa
Niektóre materiały w bezpośrednim kontakcie po prostu się „nie lubią”. Czasem chodzi o wilgoć, czasem o korozję, a czasem o chemię klejów i tynków.
Typowe sytuacje, gdy przydaje się warstwa oddzielająca:
drewno przy tynku – wprowadzenie szczeliny powietrznej i profilu okapowego zamiast styku „na styk”,
blacha przy betonie – stosowanie taśm separacyjnych lub powłok antykorozyjnych, jeśli istnieje ryzyko kontaktu z agresywnym środowiskiem (np. zasolone strefy przy gruncie),
kamień nasiąkliwy przy ociepleniu – dodatkowa warstwa hydroizolacyjna lub membrana dyfuzyjna między kamieniem a izolacją.
Strefa oddzielająca nie musi być gruba. Często wystarcza kilka milimetrów powietrza, cienka taśma EPDM, membrana wiatroizolacyjna czy profil z tworzywa. Kluczowe jest, aby była ciągła i naprawdę wykonana, a nie tylko zaznaczona na rysunku cienką kreską „do interpretacji”.
Ciągłość izolacji termicznej – jak jej nie zgubić na zakrętach
Największe kłopoty z mostkami termicznymi pojawiają się tam, gdzie zmienia się system elewacyjny. Łatwo utrzymać ciągłość ocieplenia na jednolitej ścianie, dużo trudniej na fragmencie, gdzie tynk przechodzi w deskę na ruszcie, a obok wchodzi jeszcze wnęka okienna.
Przy planowaniu takich przejść opłaca się trzymać kilku zasad:
traktować izolację jako jedną, wspólną warstwę dla wszystkich systemów okładzinowych,
tam, gdzie zmienia się rodzaj okładziny, nie zmieniać bez potrzeby materiału izolacji – lepiej zmienić sposób mocowania okładzin,
w strefach rusztów pod deskę, blachę czy HPL stosować dodatkowe wkładki izolacyjne między elementami podkonstrukcji.
Jeśli w jednym miejscu pojawia się różna grubość okładzin (np. tynk „cienki” i kamień „gruby”), można:
zrównać poziom izolacji i „wyrównać” różnice na poziomie podkonstrukcji (grubość łat, profili, konsol),
wprowadzić kontrolowany uskok w elewacji – np. cofnięcie tynku o kilka centymetrów względem cięższej okładziny, co tworzy cień i maskuje zmiany grubości.
W praktyce bardzo dobrze sprawdzają się detale, w których płyta izolacji zachodzi „pod” oba systemy (np. pod tynk i pod ruszt drewniany), a różnica pojawia się dopiero na zewnątrz. Dzięki temu ciepło „nie widzi”, że inwestor postanowił zaszaleć z materiałami.
Warstwa wiatro- i hydroizolacji – jedna koncepcja, różne materiały
Łączenie materiałów to nie tylko pytanie: „Co widać na zewnątrz?”. W równie dużym stopniu chodzi o to, co dzieje się w środku przegrody, szczególnie z powietrzem i wodą.
Praktyczne podejście:
zaplanować jedną, ciągłą warstwę wiatroizolacji po „zimnej stronie” izolacji – może zmieniać materiał (np. membrana, tynk, powłoka na płycie), ale nie może się urywać,
tam, gdzie występują okładziny wentylowane, zadbać o przejścia membrany za ruszt i do strefy tynku,
wyprowadzić wszystkie zakłady membran i taśm tak, aby woda „widziała” tylko drogę w dół i na zewnątrz, nigdy do środka ściany.
Szczególnie wymagające są okolice okien. Gdy w jednym pionie okiennym łączą się różne materiały, uszczelnienie powinno być wspólne – np. taśmy rozprężne i membrany okienne powinny dochodzić raz do profilu pod blachę, raz do systemowego profilu ETICS, ale zawsze według tej samej logiki odwodnienia.
Detale „od góry do dołu” – zasada grawitacji zamiast wiary w silikon
Elewacja mieszana funkcjonuje dobrze wtedy, gdy każdy detal da się narysować i zrozumieć, jak zachowa się w czasie deszczu. Prosta kontrola: wziąć przekrój i prześledzić, którędy pójdzie woda – i ta z zewnątrz, i ta ewentualnie skondensowana od środka.
Najważniejsze punkty, które regularnie sprawiają kłopot:
górne zakończenia okładzin – deski, blacha, kamień muszą mieć nad sobą daszek, profile kapinosowe lub zakłady membran, nigdy „goły” tynk,
poziome uskoki – każde załamanie bryły to potencjalna półka na wodę; trzeba je rozwiązać tak, by woda nie zalegała i nie wnikała w styki materiałów,
dolne krawędzie – wszystko, co kończy się nad cokołem, powinno mieć świadomie zaprojektowany spadek i kapinos, a nie liczyć na grawitację „jakoś to będzie”.
Jeśli projekt zakłada kilka materiałów na jednej ścianie, sensownie jest narysować choć jeden pełny przekrój pionowy od dachu po fundament, pokazujący wszystkie przejścia. To moment, w którym często wychodzi na jaw, że gdzieś brakuje 2 cm na izolację, ruszt wchodzi w okno albo profil kapinosowy nie ma się do czego zamocować. Lepiej to odkryć na ekranie niż na rusztowaniu.
Koordynacja kolorów i ekspozycji słonecznej – nie tylko estetyka
Kolor i kierunki świata to nie jest jedynie kwestia wizualna. Ciemne okładziny na południu i zachodzie potrafią nagrzewać się do temperatur, przy których tynk czy blacha zaczynają „żyć własnym życiem”. Im większe kontrasty kolorystyczne, tym większe różnice temperatur między sąsiadującymi polami elewacji.
Przy mocnych zestawieniach (np. biały tynk i grafitowa blacha) pomocne są:
częstsze dylatacje pionowe w ciemnych polach,
unikanie wąskich, długich pasów ciemnego materiału „doklejonych” do jasnego – lepiej dzielić je na mniejsze segmenty,
stosowanie jasnych kolorów w strefach szczególnie obciążonych termicznie (np. nad dużymi przeszkleniami), jeśli nie ma możliwości wprowadzenia dodatkowych dylatacji.
Bywa, że inwestor bardzo chce mieć ciemny tynk na południowej ścianie, tuż obok jasnego kamienia. Da się to zrobić, ale wymaga to grubszej warstwy zbrojącej, zagęszczonych łączników, dobrze zaprojektowanych dylatacji oraz świadomej zgody na szybsze starzenie się powłoki malarskiej. Uczciwa rozmowa na tym etapie oszczędza później wielu telefonów z pytaniem: „Dlaczego to popękało?”.
Najczęściej zadawane pytania (FAQ)
Jak bezpiecznie połączyć tynk z drewnem na elewacji, żeby nie pękało?
Kluczowe jest rozdzielenie tych dwóch materiałów, a nie łączenie ich „na sztywno”. Na styku tynku z deską stosuje się szczelinę dylatacyjną wypełnioną elastyczną masą lub specjalnym profilem. Deski muszą mieć własną podkonstrukcję (drewnianą lub aluminiową), a tynk – ciągłą warstwę zbrojoną bez „dociskania” go do drewna.
Drewno trzeba zamontować tak, by mogło swobodnie pracować – wkręty nie mogą go „betonować”, a pomiędzy deskami zostawia się niewielkie szczeliny wentylacyjne. Tynk musi mieć zachowaną ciągłość ocieplenia pod spodem, tak by nie robić mostka termicznego dokładnie w miejscu styku dwóch różnych materiałów.
Jak uniknąć pęknięć między tynkiem a cegłą klinkierową na fasadzie?
Przy styku tynku z klinkierem nie wykonuje się sztywnej spoiny cementowej. Zamiast tego wprowadza się wyraźną przerwę – wąską dylatację z elastyczną fugą lub profilem wykończeniowym. Tynk cienkowarstwowy musi mieć w tym miejscu pełną warstwę zbrojoną (siatka, klej), a nie być „podprowadzony” bezpośrednio pod cegłę.
Cokół z klinkieru powinien mieć własną hydroizolację oraz system odprowadzenia wody (kapinosy, odpowiednie obróbki). Jeśli cegła zasysa wodę, a tynk poniżej nie ma szans jej odprowadzić, po 2–3 sezonach pojawiają się zacieki, wykwity i odspojenia. Dlatego przejście klinkier–tynk planuje się już w projekcie, a nie „na oko” na rusztowaniu.
Czy można łączyć elewację wentylowaną z systemem ETICS na jednej ścianie?
Tak, ale wymaga to dokładnego zaprojektowania detali. Elewacja wentylowana (np. płyty włóknocementowe na ruszcie) ma pustkę powietrzną i inną „logikę” odprowadzania wilgoci niż ocieplenie klejone na ścianie (ETICS). Na styku obu systemów trzeba przewidzieć:
ciągłość izolacji termicznej,
zabezpieczenie przed wnikaniem wody z pustki wentylowanej pod tynk,
dylatację oddzielającą ruchy dwóch różnych okładzin.
W praktyce robi się wyraźne „cięcie” – osobny fragment ściany pracujący jako ETICS i osobny jako fasada wentylowana, połączone profilem i uszczelnieniem, a nie jedną zaprawą klejową. Jeśli wykonawca proponuje „dociągniemy tynk do płyt i będzie dobrze” – to pierwszy sygnał alarmowy.
Jak zapobiec zawilgoceniom przy łączeniu różnych materiałów na elewacji?
Najpierw trzeba zadać sobie pytanie: gdzie woda może wniknąć i którędy ma z niej wyjść. Krytyczne są wszystkie poziome styki i uskoki – tam stosuje się:
obróbki blacharskie z kapinosami,
taśmy i masy uszczelniające pod okładzinami,
dylatacje, którymi woda może spłynąć na zewnątrz, a nie do środka przegrody.
Drugie zagadnienie to para wodna z wnętrza. Jeśli np. za szczelnym panelem HPL umieścimy „nieoddychającą” warstwę podkładową bez szczeliny wentylacyjnej, wilgoć nie będzie miała gdzie uciec i zacznie się kondensacja. Dlatego układ warstw przy mieszanej elewacji konsultuje się z projektantem od fizyki budowli, a nie tylko z dostawcą jednego systemu.
Jakie błędy wykonawcze najczęściej powodują pęknięcia na styku materiałów?
Najbardziej typowe wpadki to:
brak szczelin dylatacyjnych i łączenie wszystkiego „na sztywno” zaprawą,
przerwanie lub znaczne pocienienie warstwy zbrojącej tynku w miejscu przejścia na inny materiał,
mieszanie systemów ociepleń bez zachowania ciągłości izolacji,
mocowanie ciężkich okładzin (klinkier, płyty) na przypadkowych kołkach i śrubach, nieodpornych na wilgoć.
Często drobna rysa po pierwszej zimie jest zlekceważona, a po kilku sezonach kończy się wykuwaniem fragmentu elewacji. Dużo taniej jest dopłacić za profile i taśmy systemowe na etapie montażu niż za rusztowanie i naprawy przy trzeciej zimie.
Czy ciemne kolory elewacji częściej pękają przy łączeniu materiałów?
Ciemne kolory (grafit, antracyt, czerń) mocniej się nagrzewają, więc różnice długości między nagrzanym materiałem a chłodniejszym są większe. Jeśli ciemna blacha sąsiaduje z jasnym tynkiem i są połączone bez dylatacji, miejsce styku pracuje jak „strefa ścinania” – pęknięcie jest tylko kwestią czasu.
Przy ciemnych fragmentach fasady trzeba:
stosować mocowania ślizgowe i możliwość ruchu okładziny,
dzielić duże pola na mniejsze moduły,
szczególnie pilnować jakości warstwy zbrojącej tynku przy przejściach.
Nadmierne oszczędności na tych detalach przy ciemnych kolorach mszczą się wyjątkowo szybko.
Czy mieszanie materiałów na elewacji zawsze jest droższe niż jednolity tynk?
Sama robocizna i detale przy elewacji mieszanej są zwykle droższe – więcej profili, obróbek, podkonstrukcji, dokładniejsze docinanie. Z drugiej strony, w strefach newralgicznych można zastosować trwalszy materiał (np. klinkier na cokołach, wentylowaną okładzinę przy tarasie) i ograniczyć częstotliwość remontów czy malowania.
Największym „kosztem” mieszanych elewacji jest brak dobrego projektu detali. Jedna sensowna sesja z projektantem i wykonawcą często kosztuje mniej niż pojedyncza naprawa pęknięć i zawilgoceń po kilku latach. Sam pomysł: „tu damy drewno, tu blachę, a reszta w tynku” to dopiero początek historii, nie jej koniec.
